免維護吸濕器工作原理及疑惑與解答

1、免維護吸濕器工作原理

      當進入儲油柜內的氣體通過免維護吸濕器底部的金屬燒結網和內部的干燥劑時，底部的金屬燒結網可以過濾空氣中的雜物，而內部的干燥劑可以吸附空氣中的水蒸氣；保證進入變壓器內部的空氣是干凈的、干燥的；從而保證變壓器油的絕緣強度。并且當長時間使用,干燥劑受潮后, 免維護吸濕器具有自動加熱功能,加熱時水分在烘干器的作用條件下變成氣態向外擴散，當碰到外界溫度較低的玻璃管時，迅速液化成液態并順著玻璃管壁流出外界，從而達到將濕氣排出設備內部的目的。

2、免維護吸濕器存在的疑惑與解答

疑惑1 ：免維護吸濕器加熱時水蒸氣會不會被吸入變壓器內部

      當變壓器負荷減小或環境溫度降低，變壓器油面下降，吸入空氣,當變壓器吸入空氣的時候，若此時開始加熱， 這樣就存在著加熱時產生的水蒸氣被吸入變壓器的可能性。

    由于通過免維護吸濕進入變壓器內部的氣體是往復雙向循環的，這種現象受到環境溫度、風速、變壓器負載等綜合因素的影響，當免維護吸濕器在加熱的過程中，受到這些因素的影響，變壓器產生吸氣的狀態，傳感器檢測進入變壓內部空氣的相對濕度，若大于設定值，則停止加熱，以避免濕氣進入變壓器內部。

解惑B 在呼氣或靜止?fàn)顟B(tài)下加熱

> 靜止?fàn)顟B(tài)下，加熱產生的水蒸氣冷凝成水滴流出，不會進入變壓器內部。

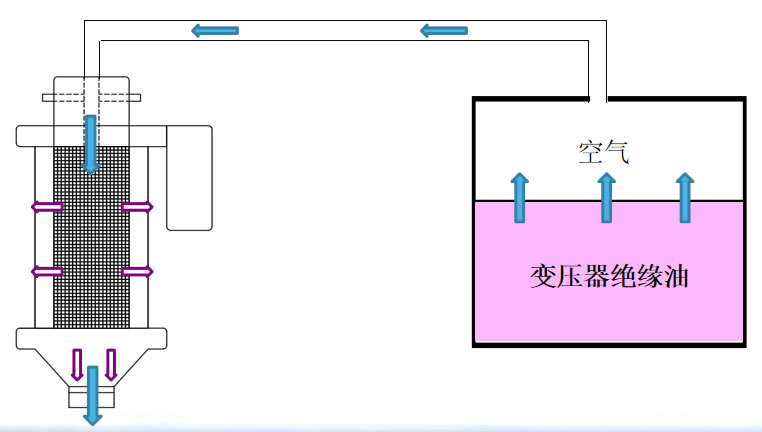

> 呼氣狀態下，變壓器油面升高，排出空氣則加熱產生的水蒸氣隨空氣排出呼吸器內部。
> 加熱的時間設定在中午的12時到14時之間，判斷當前時間是否在這個時間段內，若在，則開始加熱；若不在，則等待時間到達這個時間段內開始加熱。

    內部干燥劑使用無色吸水硅膠，無法通過硅膠的顏色變化來判斷變壓器的呼吸狀態，當?shù)撞客�氣孔發生堵塞時，變壓器則無法正常呼吸，若長時間沒有發現并解決，則導致設備故障。

解惑C      監測進入變壓器內部空氣的相對濕度的變化

濕度傳感器檢測進入變壓器內部空氣的濕度。

每天定時向后臺發送數據，監測進入變壓器內部空氣濕度的變化情況，如果底部通氣口堵塞，由于堵塞使內部的空氣和外部的空氣不能進行雙向循環，免維護吸濕器內部的空氣一直處于靜止的狀態，因此內部的空氣濕度一直保持不變。

解惑D       壓力傳感器對內部壓力的監測

壓力傳感器檢測設備內部的壓力，在正常狀態下，免維護吸濕器內部的壓力與外界環境的壓力保持一致。

當免維護吸濕器底部發生堵塞時，內部的空氣和外界的空氣無法產生對流，隨著變壓器的負載和外界溫度發生變化時，變壓器也產生呼吸狀態，免維護吸濕器內部的氣壓也隨之改變。
